數控龍門五面體加工中心

龍門五面體加工中心

  什么是龍門五面體加工中心?


  五面體加工中心是一種比較特殊的加工中心,它兼有龍門加工中心和臥式加工中心的性能,這種加工中心運用的是復合式銑頭,也就是說五面體加工中心的銑頭是能夠拆卸的,通過銑頭能夠旋轉角度能加工除與工作臺接觸的面以外的面。五面體加工中心則是類似于三軸加工中心,只是它可以同時做五個面,但是它無法做異型加工,打斜孔,切割斜面等。

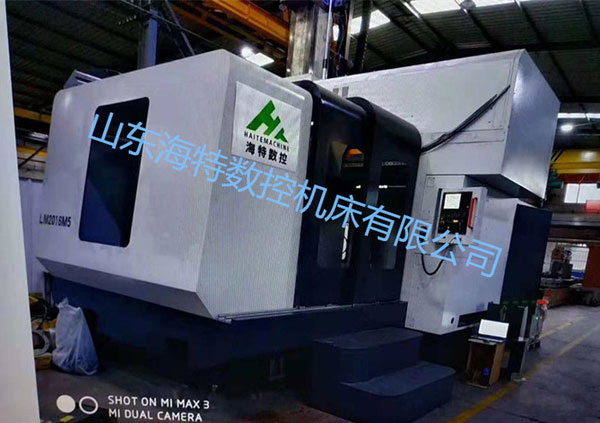

龍門五面體加工中心

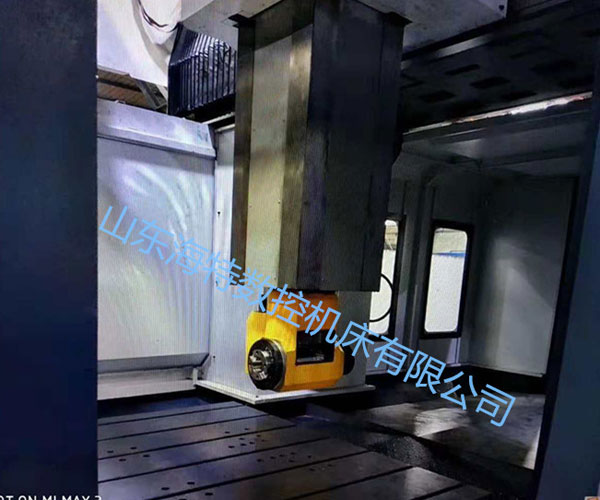

龍門五面體加工中心

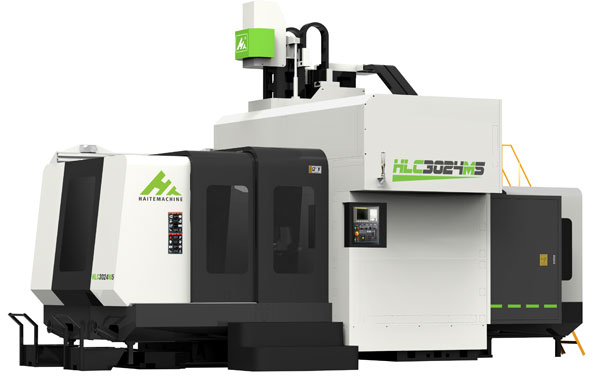

龍門五面體加工中心參數

項目名稱 單位 HLC3020/HLM3020 HLC3024/HLM3024 HLC4020/HLM4020
X Y Z軸行程 mm 3000*2200*1000 3000*2600*1000 4000*2200*1000
兩立柱之間最大寬度 mm 2000 2400 2000
主軸端面到工件臺距離 mm 150-1150 150-1150 150-1150
Z軸切削速度 mm/min 0-5000 0-5000 0-5000
工件臺規格(長×寬) mm 3200×1600 3200×2000 4200×1600
最大載重 kg 10000 10000 12000
T型槽(槽數×槽寬×槽距) mm 7×22×200 9×22×200 11×22×200
快速位移X/Y/Z m/min 16/16/12 16/16/12 16/16/12
主軸轉速范圍 r/min 50-6000 50-6000 50-6000
主軸錐孔 type BT50-150 BT50-150 BT50-150
圓盤式/鏈式刀庫(數控銑不含刀庫)   BT50-24T/32T BT50-24T/32T BT50-24T/32T
主軸伺服電機 kw 15/18.5 15/18.5 15/18.5
X、YZ軸伺服電機 KW bis40/3000 bis40/3000 bis40/3000
操作系統   FANUC/西門子/三菱/新代
定位精度 mm 500/±0.02 500/±0.02 500/±0.02
重復定位精度 mm 500/±0.008 500/±0.008 500/±0.008
氣源壓力 MPa 0.8 0.8 0.8
電器容量 kW 36 36 36
機床輪廓尺寸(LxWxH) mm 11000*5500*5900 11000*5800*6000 13500*5500*5900
機床重量 T 35 38 46

A/C立臥軸參數
名稱 參數
MVH50A(重載型)A/C立臥銑頭
可配最大功率 37KW
最大扭矩 2000NM
A/C軸刀柄錐度 BT50
立式最高轉速 4000rpm
臥式最高轉速 2000rpm
拉刀方式 自動
拉刀拉力 1500kgf
傳動比 1:1
分割精度
定位精度 ±2″
加緊方式 油壓
傳動方式 直聯/皮帶
重量 450kg


  五面體加工中心與五軸加工中心區別在哪?


  五軸加工中心實質是一臺加工中心在XYZ軸上選定兩條軸配上兩個旋轉軸,如在X、Y兩個軸上配上A、B兩條旋轉軸,Z軸也能夠配一條C軸,詳細怎樣抉擇須要看客戶的詳細請求。五軸加工中心就是有五個軸的加工中心,三條主軸兩條旋轉軸。五軸加工中心有x,y,z,a,c五個軸,xyz和ac軸形成五軸聯動加工,擅長空間曲面加工,異型加工,鏤空加工,打孔,斜孔,斜切等。

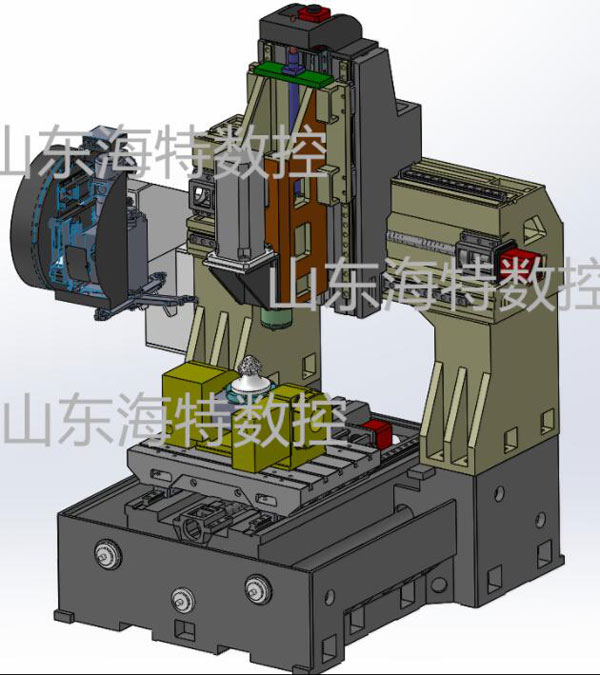

龍門五軸加工中心
  五軸加工中心和五面體加工中心除了構造不一樣之外,最重要的差別就是加工規模,五軸加工中心不只運用于航空、航天、軍事、精細器械、高精醫療裝備等行業,還普遍運用于民用行業,例如木模制作、衛浴修邊、汽車內飾件加工、泡沫模具加工、歐式作風家居、實木椅子等。五軸加工中心是一種高科技的機械加工裝備,它讓不能夠變成了能夠,所有的空間曲面、異型加工都能夠完成。

  而五面體加工中心能加工的工件對比繁多,大多數時分只能加工箱體類零件,然而其具備臥式加工中心的性能,這是五軸加工中心所不具備的。
?
